0149-2023 関西工 机械 P236

材料力学 热应力

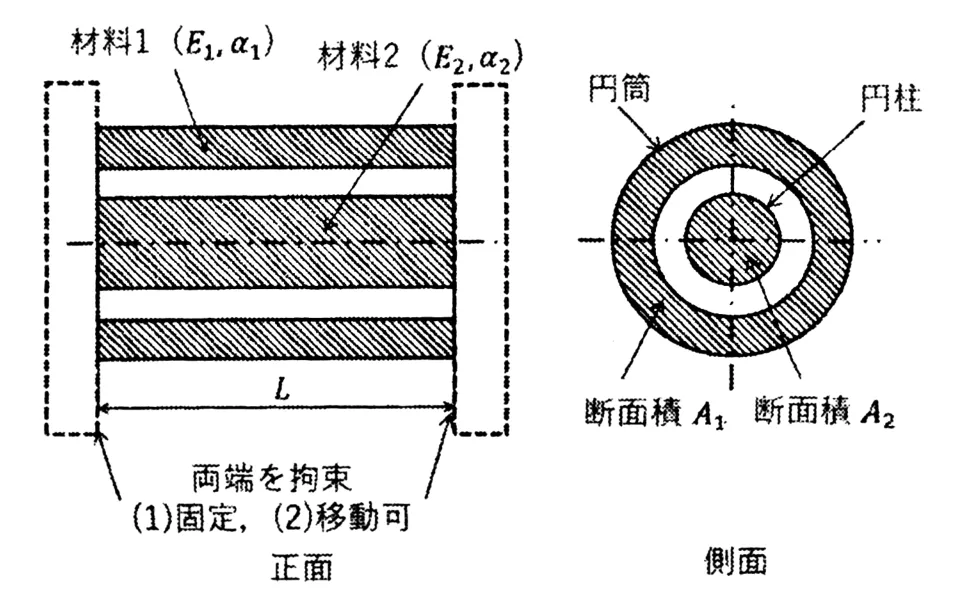

図のように，材料 1 の円筒（線膨張係数${\alpha }_1$，ヤング率$E_1$，断面積$A_1$，初期長さ$L$）の中に，材料 2 の円柱（線膨張係数${\alpha }_2$，ヤング率$E_2$，断面積$A_2$，初期長さ$L$）をそれぞれの中心軸が合うように挿入した．両材料は接触しないものとする．以下の各問いに答えよ．
(1) 材料 1 と材料 2 がともに初期長さ $L$ となるように両端で拘束する（図の破線部分を固定する）．温度変化を $\Delta T$ とするとき，各材料に生じる熱応力を求めよ．
(2) 材料 1 と材料 2 が常に同じ長さを保って伸縮するように両端を拘束する（図の破線部分の固定を可動にする）．温度変化を $\Delta T$ とするとき，材料の長さと各材料に生じる熱応力を求めよ．また，${\alpha }_1>{\alpha }_2$ の条件で冷却する場合（$\Delta T<0$），圧縮となる材料はどちらか述べよ．

---

解答：

(1)
各材料の自由熱膨張に伴うひずみは ${\epsilon }_{ti}={\alpha }_i\Delta T(i=1,2)$ である．
両端が完全に固定されているため，全ひずみは $0$ となる．したがって，拘束により生じる弾性ひずみは ${\epsilon }_{mi}=-{\alpha }_i\Delta T$ である．
フックの法則より，各材料に生じる熱応力 ${\sigma }_1,{\sigma }_2$ は，

$${\sigma }_1=\boxed{-E_1{\alpha }_1\Delta T}$$ $${\sigma }_2=\boxed{-E_2{\alpha }_2\Delta T}$$

(2)
温度変化後の長さを $L^{\prime }$，長さの変化量を $\lambda =L^{\prime }-L$ とする．
外力が作用していないため，力のつり合い条件より：

$${\sigma }_1{A}_1+{\sigma }_2{A}_2=0$$

両端の可動板により，両材料の全ひずみ $\epsilon =\frac{\lambda }{L}$ は等しい．変形の適合条件より：

$$\begin{array}{rl}\epsilon & ={\alpha }_1\Delta T+\frac{{\sigma }_1}{E_1}\\ & ={\alpha }_2\Delta T+\frac{{\sigma }_2}{E_2}\end{array}$$

つり合い式より ${\sigma }_2=-{\sigma }_1\frac{A_1}{A_2}$ とし，適合条件式に代入する：

$${\alpha }_1\Delta T+\frac{{\sigma }_1}{E_1}={\alpha }_2\Delta T-\frac{{\sigma }_1{A}_1}{E_2{A}_2}$$ $${\sigma }_1\left(\frac{E_1{A}_1+E_2{A}_2}{E_1{E}_2{A}_2}\right)=({\alpha }_2-{\alpha }_1)\Delta T$$

これを解いて，熱応力 ${\sigma }_1,{\sigma }_2$ は，

$${\sigma }_1=\boxed{\frac{E_1{E}_2{A}_2({\alpha }_2-{\alpha }_1)\Delta T}{E_1{A}_1+E_2{A}_2}}$$ $${\sigma }_2=\boxed{\frac{E_1{E}_2{A}_1({\alpha }_1-{\alpha }_2)\Delta T}{E_1{A}_1+E_2{A}_2}}$$

また，材料の長さ $L^{\prime }$ は，

$$\begin{array}{rl}{L}^{\prime }& =L(1+\epsilon )\\ & =L\left(1+{\alpha }_1\Delta T+\frac{{\sigma }_1}{E_1}\right)\end{array}$$ $$L^{\prime }=\boxed{L\left(1+\frac{{\alpha }_1{E}_1{A}_1+{\alpha }_2{E}_2{A}_2}{E_1{A}_1+E_2{A}_2}\Delta T\right)}$$

${\alpha }_1>{\alpha }_2$ かつ $\Delta T<0$ の場合，

$${\alpha }_1-{\alpha }_2>0$$ $${\sigma }_2=\frac{E_1{E}_2{A}_1({\alpha }_1-{\alpha }_2)\Delta T}{E_1{A}_1+E_2{A}_2}<0$$

応力が負であるため，圧縮となる材料は，

$$\boxed{\text{材料 2}}$$

---

这道题考察的是材料力学中典型的超静定热应力问题。

第一问是完全约束状态，两端固定意味着材料无法发生任何宏观位移。温度变化产生的自由膨胀变形会被端部的约束力完全抵消，相当于施加了一个反向的弹性应变。直接利用胡克定律，将自由膨胀应变取负号后乘以各自的杨氏模量即可得到热应力。这里拉应力取正号，如果温度升高，结果为负说明受压。在这种完全固定的状态下，两种材料受力相互独立。
